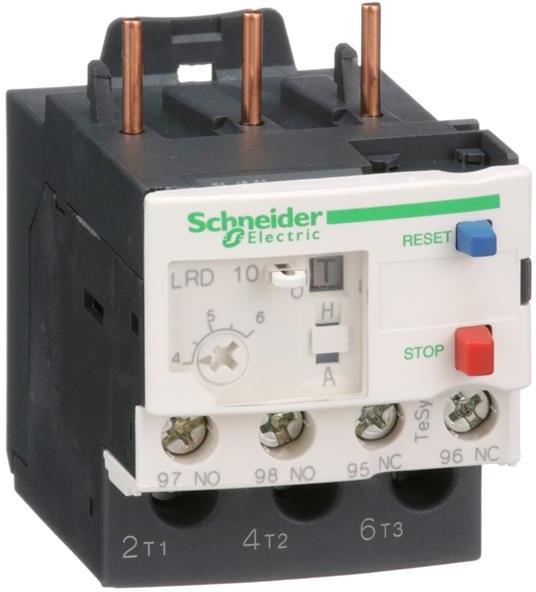

Name: Protection thermique TeSys D 4...6A 1NO-1NC SE, SCHNEIDER ELECTRIC BASSE TENSION, LRD10
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 45.66 EUR
Availability: OutOfStock

Термична защита TeSys D 4...6A 1NO-1NC SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, LRD10

Protection thermique TeSys D 4...6A 1NO-1NC SE, SCHNEIDER ELECTRIC BASSE TENSION, LRD10

€45,66 €55,68

Description

Термичното реле TeSys LRD е предназначено за защита на двигатели от претоварване и има диференциално действие с чувствителност към отпадане на фаза. Регулирането на термичната защита е в границите 4…6 A, а класът на претоварване е 10A по IEC 60947-4-1. Настройката се избира според защитавания двигател.

Конструкцията допуска поставяне под контактор. Изрично посочените съвместими модели са LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 и LC1D38. Монтаж върху плоча или шина също е предвиден, но изисква съответните специални принадлежности. Размерите на релето са 66 mm височина, 45 mm широчина и 70 mm дълбочина.

За управляващата схема има един нормално отворен и един нормално затворен помощен контакт, означени 1 NO + 1 NC. Червеният бутон служи за спиране, а синият е за възстановяване. Допустимият ток в сигналната верига е 3 A при 120 V AC-15 или 0.22 A при 125 V DC-13. Условният термичен ток за нея е 5 A.

Силовата верига е с номинално работно напрежение 690 V AC при 0...400 Hz. Винтовите силови клеми приемат един гъвкав проводник 1.5…10 mm² без накрайник, 1…4 mm² с накрайник или твърд проводник 1…6 mm². Работата без намаляване на номиналните характеристики е посочена за -20…60 °C; температурната компенсация обхваща същия диапазон. Степента на защита е IP20.
