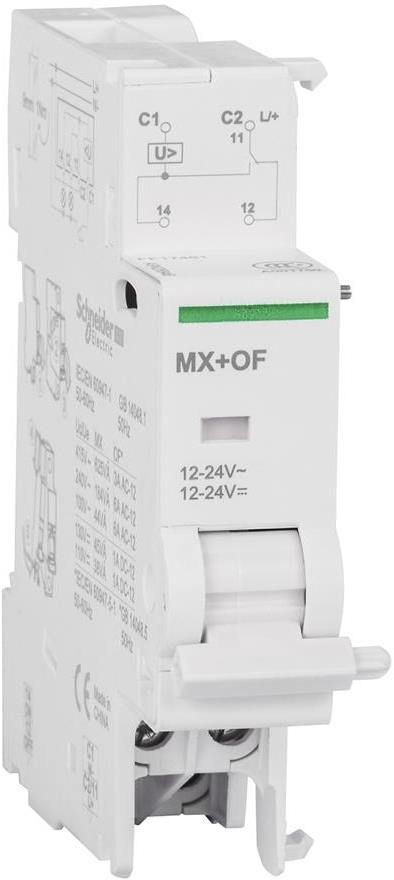

Déclencheur à émission de tension /shunt/ Acti 9 MX+OF 12…24Vac/dc SE, SCHNEIDER ELECTRIC BASSE TENSION, A9N26948

SKU: A9N26948
Code-barres: 3606480382970
€47,29 €57,67
{vente}

Livraison et paiement

Garantie

Déclencheur à émission de tension /shunt/ Acti 9 MX+OF 12…24Vac/dc SE, SCHNEIDER ELECTRIC BASSE TENSION, A9N26948
€47,29 €57,67
€47,29 €57,67

Description

Acti9 MX + OF е независим напреженов изключвател със сигнален контакт. Този тип допълнение служи за изключване на съответния апарат чрез управляващ електрически сигнал. Съставът на сигналните контакти е 1 C/O, а локален индикатор показва задействането. Управляващата верига работи с 12…24 V DC или 12…24 V AC при 50/60 Hz.

Физическото изпълнение е бял модул с широчина 18 mm, равна на две стъпки по 9 mm. Височината е 82,5 mm, дълбочината е 73,5 mm, а нетната маса е 65 g. Предвиден е фиксиран монтаж върху симетрична DIN шина 35 mm. Тези размери помагат при разпределяне на пространството около основния апарат в таблото.

Свързването е чрез притискаща клема за един гъвкав проводник 2,5 mm², с дължина на зачистване 9 mm. Посочена е съвместимост с Acti9 iDPN, C120, C40, DPN Vigi, DT40 и DT60. Работният температурен диапазон е -25…50 °C, а диапазонът за съхранение е -40…85 °C. Горната страна позволява свързване с гребенова шина и разпределителен блок.

За общ поглед върху изграждането на електрическо табло може да разгледате „Табла и електроапаратура“ и „Прекъсвачи и предпазители“. При добавяне на управляваща функция водещи са конкретният основен апарат, управляващото напрежение и мястото за допълнителния модул.

Caractéristiques

Détails du produit

Référence d'article
A9N26948
Couleur
Taille
Quantité par boîte
1
Quantité par carton
8
Unité de mesure
