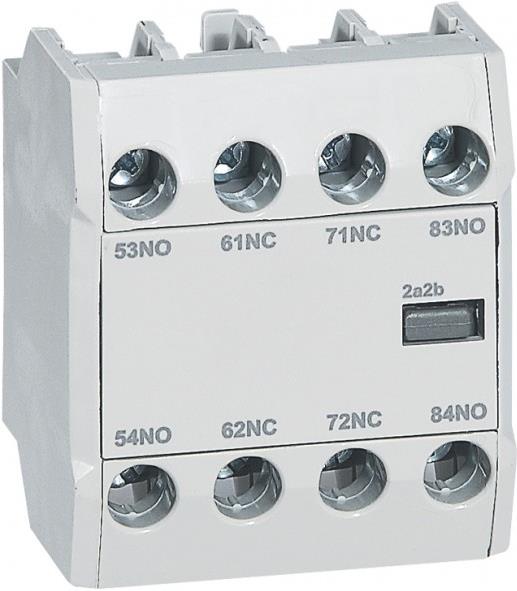

Четириконтактен помощен блок CTX³, 2NO+2NF Legrand 416855

Артикулен номер: 416855
Баркод: 3414970408488
€11,73 €14,30
-18%

Доставка и плащане

Гаранция

Четириконтактен помощен блок CTX³, 2NO+2NF Legrand 416855
€11,73 €14,30
€11,73 €14,30

Описание

Четири контакта за управляващата схема

Два затварящи и два отварящи контакта са събрани в помощния блок Legrand 416855. Изпълнението 2NO+2NF е предназначено за силови контактори CTX³ и позволява да се предвидят четири помощни контакта в проекта. Необходимата контактна комбинация се определя още при изготвянето на схемата за управление и сигнализация.

Блокът се закрепва фронтално и използва винтово електрическо присъединяване. При подреждане на апаратите това означава да се планират както зоната пред контактора, така и прокарването на проводниците към помощните вериги. Монтажното разположение е част от избора наред с броя и вида на контактите.

  • Подходящи основни апарати: CTX³ 3P, 9–150A при AC3.
  • Приложение при четириполюсни модели: CTX³ 4P, 40–135A при AC1.
  • Параметър Ith: 16A.
  • Номинален работен ток при CA-15, 230V: 3A.

Съответствието е по IEC 60947-1 и IEC 60947-5-1. При проверката на конкретна конфигурация разгледайте отделно данните на силовия контактор и параметрите на неговия помощен блок. Това подрежда избора според ролята на всеки компонент и нуждите на съответната верига.

Разгледайте Контактори, ако изграждате комплект апаратура за управление. Полезно е първо да уточните силовата част на проекта, а след това да опишете нужните сигнали и помощни връзки, за да изберете подходящото контактно разширение.

Характеристики

Детайли за продукта

Артикулен код
416855
Цвят
Размер
Количество в кутия
10
Количество в кашон
100
Мерна единица
