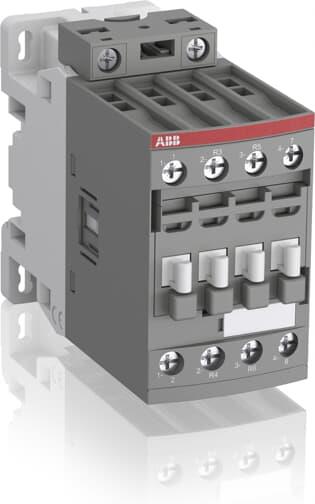

Четириполюсен контактор AF16-22-00-13, 2NO+2NC, 100 ... 250 V AC/DC ABB 1SBL177501R1300

Артикулен номер: 1SBL177501R1300
Баркод: 3471523116337
€45,28 €55,22
-18%

Доставка и плащане

Гаранция

Четириполюсен контактор AF16-22-00-13, 2NO+2NC, 100 ... 250 V AC/DC ABB 1SBL177501R1300
€45,28 €55,22
€45,28 €55,22

Описание

Четириполюсен контактор с комбинирани главни контакти

AF16-22-00-13 е блоков контактор ABB с четири главни контакта, разпределени като два нормално отворени и два нормално затворени. Тази контактна конфигурация е основната отправна точка при включването му в електрическа схема. Предназначението на контактора е управлявано превключване на силови вериги.

Управляващата верига е за 100 ... 250 V при 50/60 Hz AC или за DC в същия диапазон. Широкият интервал е характеристика на точния вариант с окончание -13. Номиналното работно напрежение на главната верига е 690 V; то се разглежда отделно от напрежението за управление.

Присъединяването е с винтови клеми. При планиране на окабеляването съобразете кои вериги ще използват затварящите и кои отварящите контакти, както и откъде ще идва управляващият сигнал. Контактното изпълнение и захранването на бобината трябва да съответстват на заложените в проекта функции.

Моделът е от серия AF16 и е по IEC/EN 60947-1 и IEC/EN 60947-4-1. В серията се предлагат допълнителни помощни контактни блокове, като конкретното допълване се избира спрямо схемата. При серия AF16 клемите на бобината позволяват свързване отгоре и отдолу.

При работа по схема с няколко комутационни апарата разгледайте „Контактори“ като ориентир за сравнение. Подредете изискванията първо по контактна конфигурация, след това по управляващо напрежение и параметри на превключваната верига.

Характеристики

Детайли за продукта

Артикулен код
1SBL177501R1300
Цвят
Размер
Количество в кутия
1
Количество в кашон
27
Мерна единица
