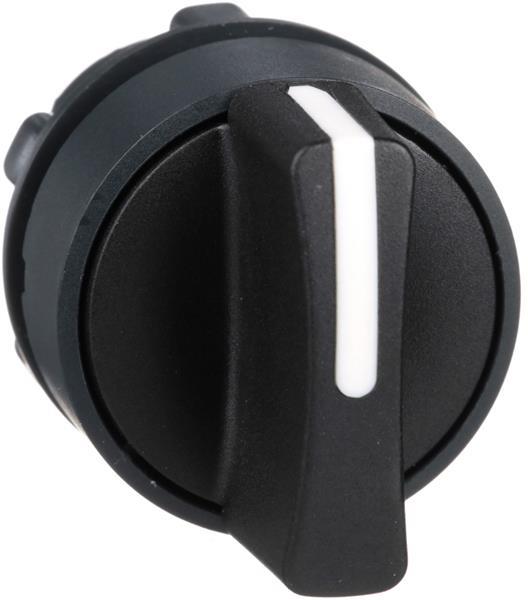

Глава за селекторен превключвател Harmony XB5, черна, 3 позиции Schneider Electric ZB5AD3

Артикулен номер: ZB5AD3
Баркод: 3389110905069
€8,30 €10,12
-18%

Доставка и плащане

Гаранция

Глава за селекторен превключвател Harmony XB5, черна, 3 позиции Schneider Electric ZB5AD3
€8,30 €10,12
€8,30 €10,12

Описание

Три фиксирани положения за управление

Главата ZB5AD3 от Harmony XB5 е изпълнителната част на селекторен превключвател с три позиции и отклонение +/- 45°. Задържащото изпълнение запазва избраното положение след отпускане на ръкохватката. Черната стандартна ръкохватка е разположена в кръгла глава с окантващ пръстен от тъмносива пластмаса.

Монтажният диаметър е 22.5 mm. Общите CAD габарити са 29 mm широчина, 29 mm височина и 46 mm дълбочина, а нетната маса е 0.017 kg. При оформяне на управляващ панел диаметърът определя отвора за монтаж, докато външните размери са ориентир за разстоянието до съседните органи за управление.

Механичната издръжливост е 1000000 цикъла. Работната температура и температурата за съхранение са в диапазона -40…70 °C. За главата са посочени IP67 и IP69 съгласно IEC 60529, IP69K, както и IK06 съгласно IEC 50102. Типът корпус е означен като UL type 4X/13. Изборът на позиционно управление започва от необходимите положения и начина, по който операторът трябва да задава командата чрез завъртане на ръкохватката.

За подреждане на различни команди върху един панел можете да разгледате „Бутони, индикатори и превключватели“. Помислете кои действия изискват избор на положение и кои се нуждаят от отделна визуална индикация, преди да оформите цялата управляваща зона.

Характеристики

Детайли за продукта

Артикулен код
ZB5AD3
Цвят
Размер
Количество в кутия
1
Количество в кашон
Мерна единица
