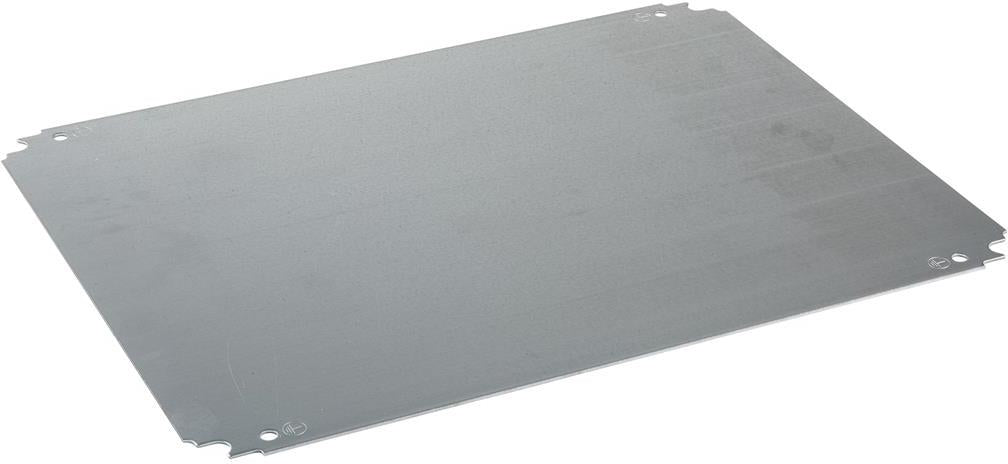

Плътна поцинкована монтажна плоча PanelSeT, 1150 × 950 mm Schneider Electric NSYMM1210

Артикулен номер: NSYMM1210
Баркод: 3606480183171
€88,13 €107,47
-18%

Доставка и плащане

Гаранция

Плътна поцинкована монтажна плоча PanelSeT, 1150 × 950 mm Schneider Electric NSYMM1210
€88,13 €107,47
€88,13 €107,47

Описание

Плътна монтажна плоча с обратима ориентация

Монтажната плоча NSYMM1210 от PanelSeT е плътна основа от поцинкована стомана с дебелина 1.8 mm. Собствените ѝ размери са 1150 mm височина и 950 mm ширина. Те се разграничават от номиналните размери на таблото: 1200 × 1000 mm или обърнатото разположение 1000 × 1200 mm.

Изпълнението е предвидено за монтаж и в корпуси с разменени височина и ширина. Като съвместими гами са посочени PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Това насочва подбора към конкретната конструкция на корпуса, като ориентацията на плочата се съпоставя с разположението на оборудването вътре.

Закрепването може да бъде директно върху задните шпилки с винтове M8 или чрез фиксиращ елемент; посочен е и монтаж върху стъпаловиден плъзгач. Плътната повърхност служи за разполагане на апаратурата според проекта. Преди окомплектоване се преценяват габаритите на устройствата, тяхното закрепване и използваемото пространство върху основата.

Постоянният допустим товар е 180 kg, а нетното тегло на самата плоча е 21.884 kg. Комплектът съдържа една плоча. Единичната опаковка е с височина 5.000 cm, ширина 96.000 cm и дължина 116.000 cm.

В „Окомплектоване на табла“ може да продължите с планиране на вътрешното разположение. При избор на монтажна основа е полезно първо да уточните корпуса, после площта за апаратура и местата за закрепване.

Характеристики

Детайли за продукта

Артикулен код
NSYMM1210
Цвят
Размер
Количество в кутия
1
Количество в кашон
Мерна единица
