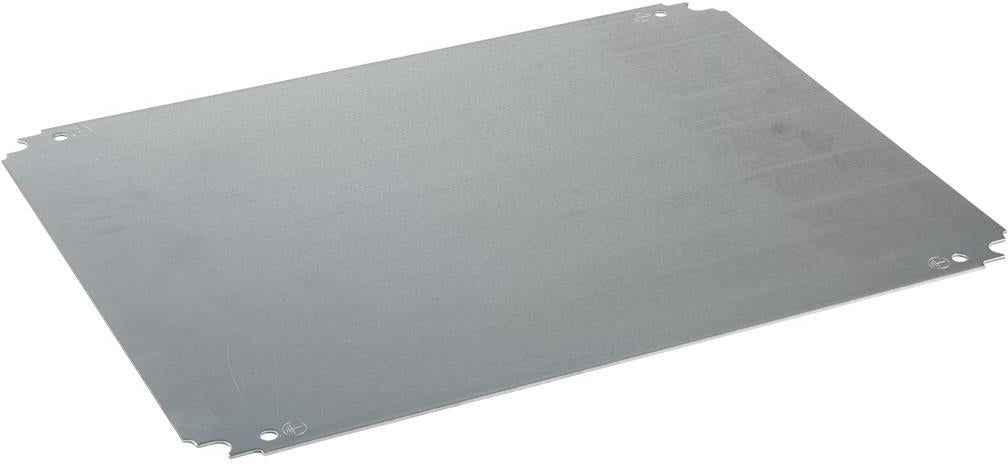

Плътна монтажна плоча PanelSeT за обвивка 1200 × 800 mm Schneider Electric NSYMM128

Артикулен номер: NSYMM128
Баркод: 3606480183201
€80,13 €97,72
-18%

Доставка и плащане

Гаранция

Плътна монтажна плоча PanelSeT за обвивка 1200 × 800 mm Schneider Electric NSYMM128
€80,13 €97,72
€80,13 €97,72

Описание

Монтажната плоча NSYMM128 представлява плътна основа от поцинкована стомана за разполагане на апаратура в електрическа обвивка. Тя е монтажен аксесоар от PanelSeT със съвместимост с гамите PanelSeT S3D, PanelSeT CRN и PanelSeT PLM.

Собствените размери на плочата са височина 1150 mm и широчина 750 mm при дебелина 1.8 mm. Посочените номинални размери на обвивката са 1200 × 800 mm или 800 × 1200 mm. Разграничението между габарита на плочата и размера на обвивката е съществено при подбора.

Предвидени са директно фиксиране към задни шпилки и монтаж чрез стъпков плъзгач. За винтовото закрепване върху задните шпилки е указан размер M8; посочено е и закрепване чрез фиксиращ елемент. Начинът на монтаж трябва да се съпостави с конструкцията на избраната обвивка.

Постоянното допустимо натоварване е 180 kg, а нетната маса на плочата е 17.325 kg. Изпълнението е комплект от един брой. При планиране на вътрешното разположение отчетете площта за апаратурата, дебелината на основата и масата на монтираните компоненти. При оценка на общата маса се отчита и собственото тегло на основата.

Категорията Окомплектоване на табла е естествена посока, когато организирате вътрешната конструкция на шкаф. Подредете избора около монтажната основа, необходимото пространство и начина на закрепване, след което разгледайте останалите елементи според конкретната схема на таблото.

Характеристики

Детайли за продукта

Артикулен код
NSYMM128
Цвят
Размер
Количество в кутия
1
Количество в кашон
Мерна единица
