Комплект за закрепване на табло към стълб PanelSeT Schneider Electric NSYSFPSC40

Артикулен номер: NSYSFPSC40
Баркод: 3606480198939
€89,63 €109,31
-18%

Доставка и плащане

Гаранция

Комплект за закрепване на табло към стълб PanelSeT Schneider Electric NSYSFPSC40
€89,63 €109,31
€89,63 €109,31

Описание

Когато корпусът трябва да бъде закрепен към стълб, този монтажен комплект PanelSeT осигурява механичното му присъединяване от задната страна. Това е закрепваща принадлежност за многопредназначни корпуси. Местоположението отзад е съществено при планиране на разстоянието между таблото, опората и останалите елементи около тях.

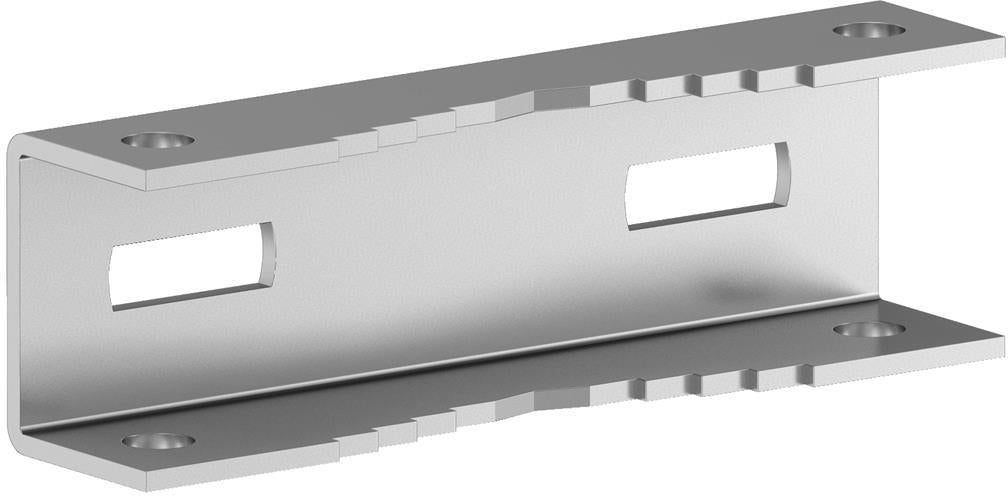

Комплектът съдържа две опорни релси, две ленти и закрепващи елементи. Посочена е съвместимост с PanelSeT S3D, PanelSeT SBM и PanelSeT CRN. При подбора водеща е конкретната серия на корпуса, тъй като принадлежността се свързва към задните му вложки чрез винтово закрепване M8.

Допустимият диаметър на стълба е от 150 mm до 215 mm. Габаритите на принадлежността са 45 mm височина, 395 mm широчина и 32.5 mm дълбочина. Диаметърът на опората и размерите на самите монтажни части трябва да се разглеждат отделно: първият определя обхвата на закрепване, а вторите описват физическото изпълнение.

Материалът е поцинкована стомана, нетното тегло е 2.4 kg, а постоянно допустимото натоварване е 100 kg. Тази стойност е важна при съпоставяне с предвиденото натоварване на закрепването.

За цялостно планиране на монтажната зона разгледайте „Електрически табла“. Сравняването на корпусите по размер и начин на поставяне помага първо да определите конструкцията, а след това да подберете съответните принадлежности за нейното закрепване.

Характеристики

Детайли за продукта

Артикулен код
NSYSFPSC40
Цвят
Размер
Количество в кутия
1
Количество в кашон
10
Мерна единица
