Name: Плътна монтажна плоча 150 x 150 mm за табло 200 x 200 mm Schneider Electric NSYMM22
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 4.71 EUR
Availability: OutOfStock

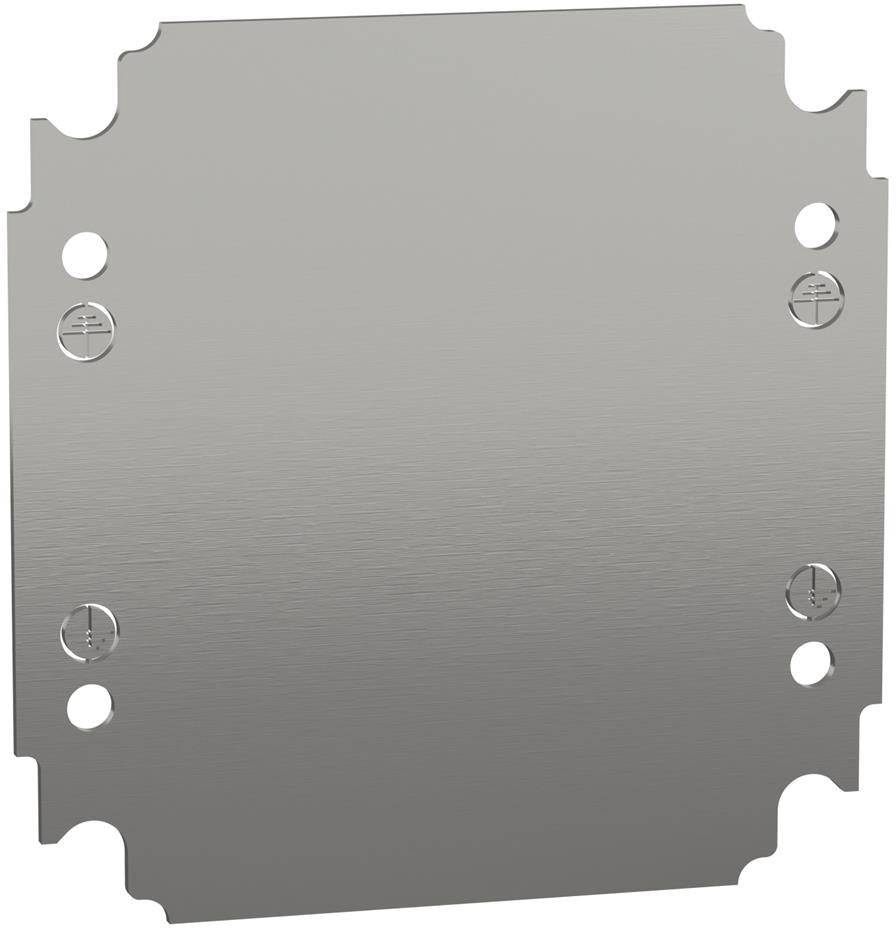

Монтажна плоча метална плътна 200x200мм SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, NSYMM22

Плътна монтажна плоча 150 x 150 mm за табло 200 x 200 mm Schneider Electric NSYMM22

€4,71 €5,75

Описание

Размерът на плочата и размерът на таблото

NSYMM22 е плътна монтажна плоча от гамата PanelSeT. Самата плоча е с височина 150 mm и широчина 150 mm, докато номиналните размери на предназначената за нея кутия са 200 x 200 mm. Разграничението е съществено при планиране на използваемата монтажна площ.

Поцинкованата стомана е с дебелина 1.8 mm, а нетното тегло е 0.328 kg. За плочата е посочено постоянно допустимо натоварване 40 kg. Този параметър се отчита заедно с размерите и начина на закрепване при разполагане на оборудването върху монтажната основа.

Предназначението е многофункционално, като плочата осигурява основа за закрепване на компоненти в таблото. Съвместимите серии са PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. При избор е необходимо да се съпоставят серията на корпуса и неговият номинален размер с данните за тази плоча.

Предвидено е директно фиксиране върху задни шпилки или разполагане на стъпков плъзгач. Закрепването е чрез винтове M8 към задните шпилки или чрез фиксиращ елемент според конфигурацията. Комплектът съдържа една плоча, което е важно при определяне на броя монтажни основи за проекта.

Категорията „Окомплектоване на табла“ дава широка посока за останалите монтажни елементи. Започнете от пространството в корпуса и планираната подредба, за да уточните какви допълващи компоненти да разгледате.
