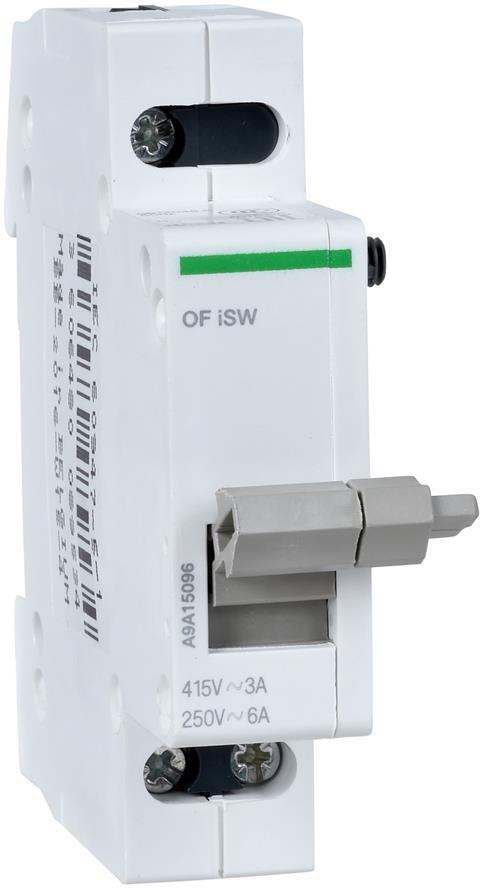

Name: Auxiliary contact Acti 9 iSW status indication OF 1CO SE, SCHNEIDER ELECTRIC LOW VOLTAGE, A9A15096
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 21.89 EUR
Availability: OutOfStock

Помощен контакт Acti 9 iSW индикация състояние OF 1CO SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9A15096

Auxiliary contact Acti 9 iSW status indication OF 1CO SE, SCHNEIDER ELECTRIC LOW VOLTAGE, A9A15096

€21,89 €26,69

Description

Помощна сигнализация за Acti9 iSW

Контактът iOF от гамата Acti9 е помощен елемент за сигнализиране на състоянието на товаров прекъсвач. Съвместимостта му е с Acti9 iSW. Контактната конфигурация е 1 C/O: един превключващ контакт, който позволява положението на основния апарат да се използва като електрически сигнал във верига за индикация или управление.

Номиналният работен ток е 3 A при 415 V AC или 6 A при 250 V AC. Тези две стойности се отнасят до съответното напрежение и трябва да се разглеждат заедно при избора на сигнална верига. При конфигурация 1 C/O един общ извод се превключва между два контактни пътя.

Габарити и присъединяване

Модулът е бял, с широчина 18 mm, височина 77 mm и дълбочина 75 mm. Широчината съответства на две стъпки по 9 mm. Предназначен е за фиксирано монтиране върху 35 mm DIN шина, а помощното свързване използва винтова клема 10 mm². При подреждане на таблото отчетете както челното място, така и дълбочината за разполагане и свързване.

Когато обмисляте как да следите положението на ръчно управляван апарат, категорията „Товарови прекъсвачи и разединители“ дава отправна точка за сравнение на основните устройства. В категорията сравнявайте полюсното изпълнение и начина на управление на основните апарати, а за сигналната част разглеждайте параметрите на помощните елементи.
