Name: Auxiliary contact block TeSys D 2NO-2NC screw terminals SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LADN22
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 16.73 EUR
Availability: InStock

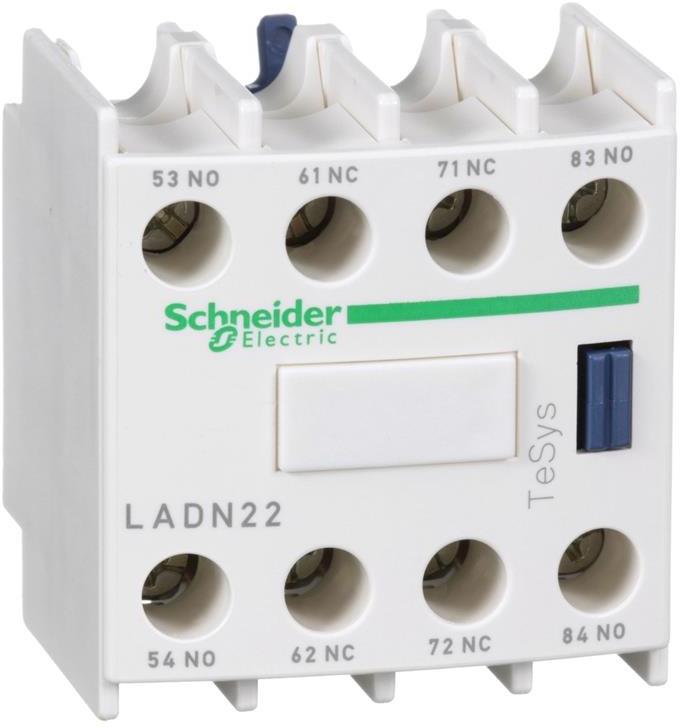

Блок помощни контакти TeSys D 2NO-2NC винтови клеми SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, LADN22

Auxiliary contact block TeSys D 2NO-2NC screw terminals SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LADN22

€16,73 €20,40

Description

Допълнителните управляващи и сигнални вериги могат да се изграждат с помощния контактен блок LADN от TeSys Deca. Той се монтира отпред и осигурява два нормално отворени и два нормално затворени контакта, означени като 2 NO + 2 NC. Действието на контактите е моментално.

Съвместимостта е посочена за TeSys D CAD и LC1D, TeSys F LC1F и CR1F, както и TeSys Deca CAD и LC1D. Тези означения са важни при подбора към съществуващ апарат, защото помощният блок се избира спрямо конкретната серия и необходимата контактна комбинация.

За сигналните вериги са зададени минимални комутационни стойности 17 V и 5 mA. При AC-15 работният ток е 6 A за напрежение 120 V. Номиналното работно напрежение на блока е 690 V AC, 25...400 Hz, а защитата е с предпазител GG 10 A. Подборът включва проверка на напрежението и тока на конкретната управляваща верига.

Тъмносивото тяло е високо 48 mm, широко 44 mm и дълбоко 42 mm. Винтовите клеми приемат един гъвкав проводник 1…4 mm² с или без накрайник. При два гъвкави проводника с накрайници сечението е 1…2.5 mm². Работният температурен диапазон е -5…60 °C, а механичната издръжливост е 30 милиона цикъла. При планиране на разширението трябва да се съобразят мястото пред апарата и достъпът до клемите.
