Name: Auxiliary contact NSXm status or fault indication OF/SD 1NO-1NC SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LV426950
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 33.37 EUR
Availability: OutOfStock

Помощен контакт NSXm индикация състояние или повреда OF/SD 1NO-1NC SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, LV426950

Auxiliary contact NSXm status or fault indication OF/SD 1NO-1NC SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LV426950

€33,37 €40,69

Description

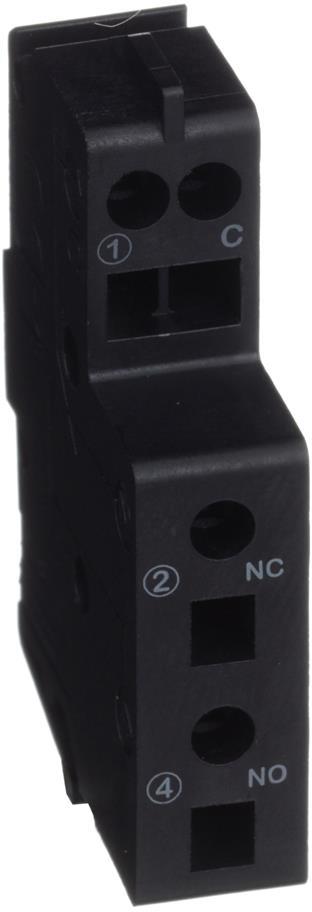

Помощният контакт LV426950 е предназначен за наблюдение на състоянието на прекъсвач. Използва обозначенията OF и SD и има сигнална контактна конфигурация 1 NO/NC. Поддържа индикация ON/OFF за отворено или затворено положение и сигнализация за изключване при повреда, включително претоварване и късо съединение.

Посочената съвместимост обхваща PowerPact B и ComPact NSXm. Контактът се монтира чрез щракване, а присъединяването на сигналните проводници е с пружинни клеми. При челното свързване дължината на зачистване е 8 mm. Тази комбинация определя начина на механично поставяне и подготовката на проводника за клемата.

Условният термичен ток [Ith] е 5 A. За AC-12 са посочени 5 A при 24 V AC и 5 A при 220/240 V AC, с честота 50/60 Hz. При AC-15 стойностите включват 3 A при 220/240 V и 2.5 A при 380/440 V. Изборът на сигнален товар се съобразява със съответната категория и напрежение.

За DC-13 са зададени 2.5 A при 24 V DC, 1.2 A при 48 V DC и 0.35 A при 110 V DC. Минималният товар е 2 mA при 17 V DC. Това е отделна граница, която се отчита при малки сигнални токове.

Разделът „Автоматични прекъсвачи“ дава обща посока при изграждане на схема с наблюдение. Уточнете какво състояние трябва да се предава към управлението и разглеждайте сигнализацията заедно с избрания прекъсвач.
