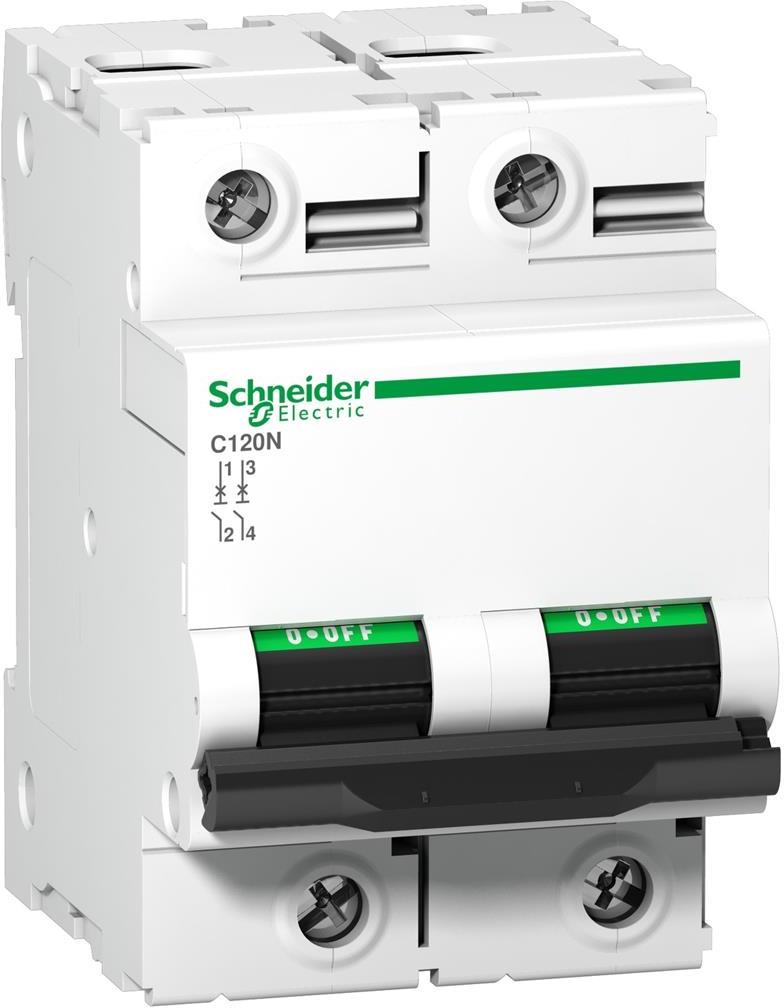

Name: Circuit breaker Acti 9 C120N 2P 125A curve C 10kA modules: 3 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, A9N18363
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 123.20 EUR
Availability: OutOfStock

Автоматичен прекъсвач Acti 9 C120N 2P 125A крива C 10kA 3 мод. SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9N18363

Circuit breaker Acti 9 C120N 2P 125A curve C 10kA modules: 3 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, A9N18363

€123,20 €150,24

Description

Acti9 C120N за разпределителни вериги

С номинален ток 125 A при 30 °C този двуполюсен прекъсвач е част от гамата Acti9 C120. Той има два защитени полюса, термомагнитен изключвател и характеристика C. Предназначението му е разпределение в AC или DC мрежи, като магнитната граница е 5...10 x In.

При 400 V AC, 50/60 Hz е зададен Icn 10000 A по EN/IEC 60898-1. Данните по EN/IEC 60947-2 включват Icu 20 kA при 220...240 V AC, 10 kA при 380...415 V AC и 6 kA при 440 V AC. За DC изпълнението е посочена стойност Icu 10 kA при напрежение до 250 V DC.

При оразмеряване на таблото предвидете габарити 54 mm ширина, 81 mm височина и 73 mm дълбочина. Белият апарат се монтира чрез защракване на симетрична 35 mm DIN шина. Управлява се с ръкохватка и разполага с индикатор за контактното положение.

Тунелните клеми приемат твърди проводници 1…50 mm² и гъвкави 1.5…35 mm². Това дава конкретни граници за съобразяване на сечението при избора и подготовката на връзките.

При изграждане на разпределение с по-висок номинален ток прегледайте Автоматични прекъсвачи. Полезно е да сравните едновременно електрическите показатели, заеманата ширина и клемните сечения, за да прецените цялото разположение на апаратурата.
