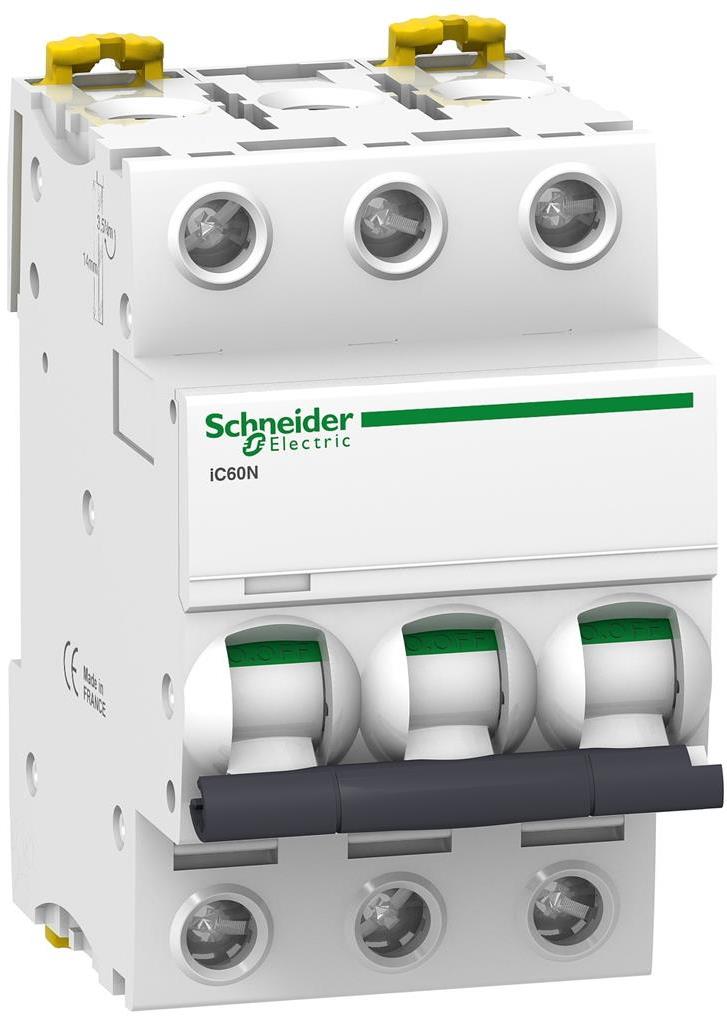

Name: Circuit breaker Acti 9 iC60N 3P 10A curve D 6kA SE, SCHNEIDER ELECTRIC LOW VOLTAGE, A9F75310
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 31.46 EUR
Availability: OutOfStock

Автоматичен прекъсвач Acti 9 iC60N 3P 10A крива D 6kA SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9F75310

Circuit breaker Acti 9 iC60N 3P 10A curve D 6kA SE, SCHNEIDER ELECTRIC LOW VOLTAGE, A9F75310

€31,46 €38,36

Description

Триполюсен iC60N с характеристика D

Acti9 iC60N е миниатюрен автоматичен прекъсвач за разпределителни приложения. Трите му полюса са защитени, номиналният ток е 10 A, а изключвателното устройство е термомагнитно. За крива D е посочен праг на магнитно изключване 12 x In ± 20%. Този параметър е част от подбора спрямо характеристиките на защитаваната верига.

Изключвателната способност има различни стойности според стандарта и напрежението. По EN/IEC 60898-1 Icn е 6000 A при 400 V AC. По EN/IEC 60947-2 Icu е 10 kA при 380…415 V AC, 20 kA при 220…240 V AC и 6 kA при 440 V AC. За постоянно напрежение до 180 V DC е посочена Icu 10 kA.

Към работните параметри спадат честота 50/60 Hz за променливотокова мрежа, изолационно напрежение Ui 500 V AC и импулсно издържано напрежение Uimp 6 kV. При 380…415 V AC работната изключвателна способност Ics е 7.5 kA. Предвидена е възможност за изолиране по EN/IEC 60898-1 и EN/IEC 60947-2.

Белият корпус е висок 85 mm и широк 54 mm. Закрепва се чрез щракване върху 35 mm DIN шина, а стъпката между фазите е 18 mm. Има лост за управление и индикатор за положението на контактите. Присъединяване с гребенова шина или разпределителен блок е предвидено отгоре или отдолу, което участва в планирането на подредбата в таблото.
