Name: Disconnector OTM… 400A 3P I-0-II with motor drive 230V and handle ABB, 1SCA022847R1630
Brand: ABB
Price: 1618.53 EUR
Availability: InStock

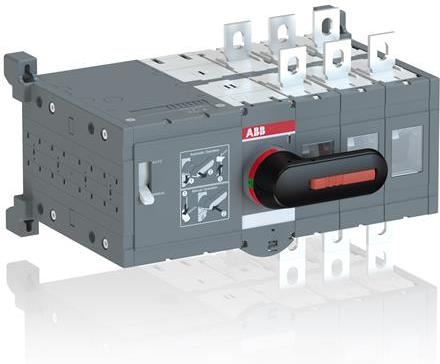

Разединител OTM… 400А 3P I-0-II с моторно задвижване 230V и ръкохватка ABB, 1SCA022847R1630

Disconnector OTM… 400A 3P I-0-II with motor drive 230V and handle ABB, 1SCA022847R1630

€1.618,53 €1.973,82

Description

OTM400E3CM230C е триполюсен мрежов превключвател с моторно задвижване и включена ръкохватка за ръчен режим. Отворената схема I–0–II означава преминаване през нулево положение при превключване. Захранването на мотора е 220–240 V AC; то е отделно от максималното работно AC напрежение Ue на главната верига — 1000 V.

При 400 V и категория AC-23 номиналният ток е 400 A, а мощността — 220 kW. При AC-21 и 400 V номиналният ток е 400 A. Изолационното напрежение Ui е 1000 V, докато импулсното издържано напрежение Uimp е 12 kV. Загубите на мощност за това конкретно изпълнение са 10 W.

Апаратът е с винтово присъединяване и монтаж върху основа. Ширината му е 323 mm, височината — 185 mm, дълбочината — 235 mm. Корпусът е от сива пластмаса, а удължената въртяща ръкохватка е черна. Степента на защита на предната страна е IP20.

Моторното задвижване е интегрирано, но няма вградени помощни нормално отворени, нормално затворени или превключващи контакти. При поставена ръкохватка за ръчна операция или монтиран катинар дистанционното управление не действа. Това разграничение на режимите остава важно при избора на управляващата схема. Помощните контакти и клемните принадлежности за семейството OTM са допълнителни компоненти, подбирани отделно от основния апарат. За серията OTM са посочени DIN EN 60947-3 и DIN EN 60947-6-1.
