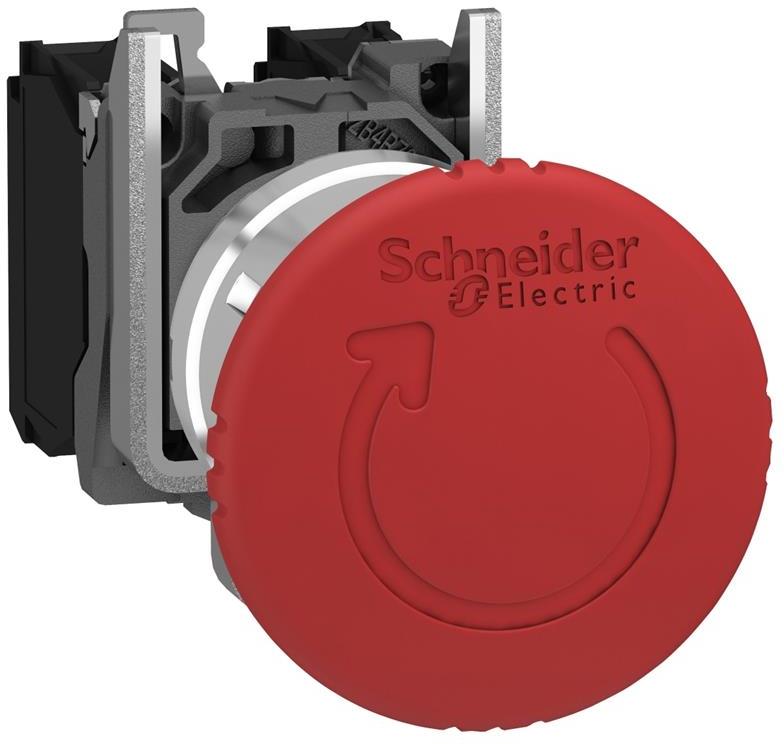

Name: Emergency stop red Ø40 mm 1NC twist release Ø22mm XB4 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, XB4BS8442
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 25.10 EUR
Availability: OutOfStock

Авариен стоп червен Ф40мм 1NC освобождаване със завъртане Ø22mm XB4 SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, XB4BS8442

Emergency stop red Ø40 mm 1NC twist release Ø22mm XB4 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, XB4BS8442

€25,10 €30,61

Description

Авариен бутон със задържане и освобождаване чрез завъртане

Червената гъбообразна глава с диаметър 40 mm е управляващият елемент на този авариен стоп Harmony XB4. Бутонът има задействащ механизъм с механично фиксиране; освобождаването става чрез завъртане. Главата е кръгла, стандартна и без маркировка.

Контактната конфигурация е 1 NC, с обозначение на клемите 21-22. Контактите са стандартни, от сребърна сплав Ag/Ni, с бавно разединяване. Промяната на електрическото състояние на NC контакта настъпва при ход 1.5 mm, а пълният ход е 4.3 mm. Присъединяването е чрез винтови клеми.

Монтажният диаметър е 22.5 mm. Рамката е от хромиран метал, а закрепващата яка е от Zamak. Общите размери са 40 mm широчина, 47 mm височина и 82 mm дълбочина. При проектиране на панела се отчитат отделно размерът на отвора, диаметърът на гъбата и пространството зад лицевата повърхност.

Конвенционалният топлинен ток Ith е 10 A. За работен ток Ie са посочени 3 A при 240 V и 6 A при 120 V за AC-15, A600, както и 0.27 A при 250 V за DC-13, Q600. Изолационното напрежение Ui е 600 V, а Uimp е 6 kV. Работният температурен диапазон е -40…70 °C. Степените на защита са IP66, IP67, IP69 и IP69K; удароустойчивостта е IK06.

За оформяне на командните точки разгледайте „Бутони, индикатори и превключватели“. Сравнявайте вида на задействане, задържането и начина на освобождаване на управлението.
