Name: Joystick 2 directions 1NO Ø22mm XD4 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, XD4PA12
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 37.43 EUR
Availability: OutOfStock

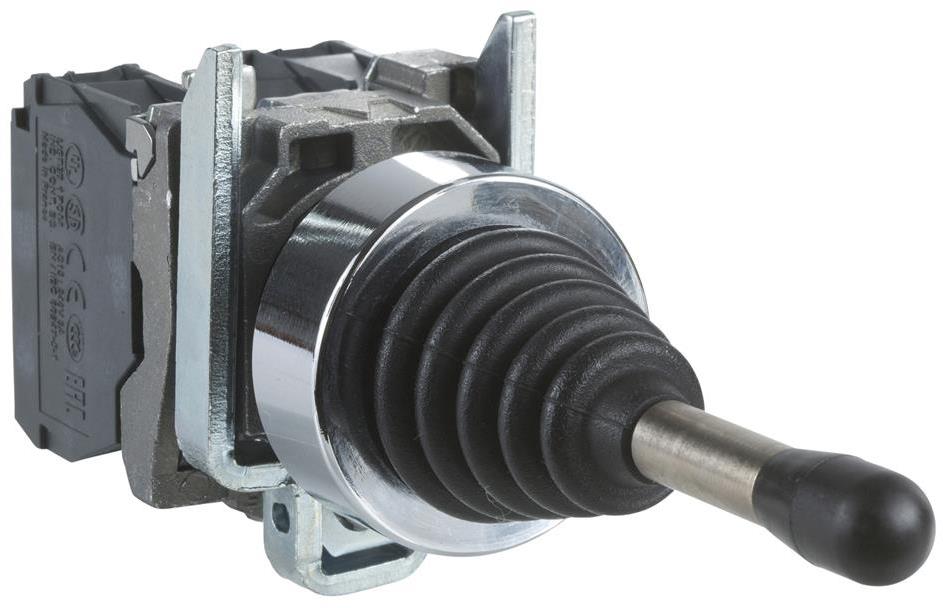

Джойстик 2 направления 1NO Ø22mm XD4 SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, XD4PA12

Joystick 2 directions 1NO Ø22mm XD4 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, XD4PA12

€37,43 €45,65

Description

Джойстикът Harmony XDA XD4 е орган за управление с две направления и три позиции. Лостът остава в избраното положение и е с дълъг работен вал 54 mm. Това механично изпълнение е важно при избор на начина, по който операторът задава команда от панела.

Монтажният диаметър е 22,5 mm. Декоративният пръстен е от хромиран метал, а закрепващата яка е от Zamak. Габаритите са 30 mm широчина, 46,5 mm височина и 109 mm дълбочина, при нетна маса 0,116 kg. Дълбочината следва да се отчете при планиране на пространството около управляващия елемент.

Контактната конфигурация е 1 NO, с бавно разединяване и контакти от сребърна сплав Ag/Ni. Присъединяването е с винтови клеми. Работният ток е 0,1 A при 250 V и 0,22 A при 125 V, за DC-13, R300 по IEC 60947-5-1. Посочени са Ith 10 A, Ui 600 V и Uimp 6 kV.

За работа е зададен температурен диапазон -25…70 °C, а за съхранение -40…70 °C. Изпълнението има IP66 по IEC 60529, IK03 по IEC 50102 и обозначение UL type 4X/13.

При разработване на операторски панел разгледайте „Бутони, индикатори и превключватели“ за обща ориентация между командни и сигнални елементи. За всяка функция уточнете желаното движение на органа и контактната конфигурация.
