Solid metal mounting plate 500x400mm SE, SCHNEIDER ELECTRIC LOW VOLTAGE, NSYMM54

SKU: NSYMM54
Barcode: 3606480183362
€15,84 €19,32
-18%

Delivery and payment

Warranty

Solid metal mounting plate 500x400mm SE, SCHNEIDER ELECTRIC LOW VOLTAGE, NSYMM54
€15,84 €19,32
€15,84 €19,32

Description

Монтажна основа с ясно разграничени размери

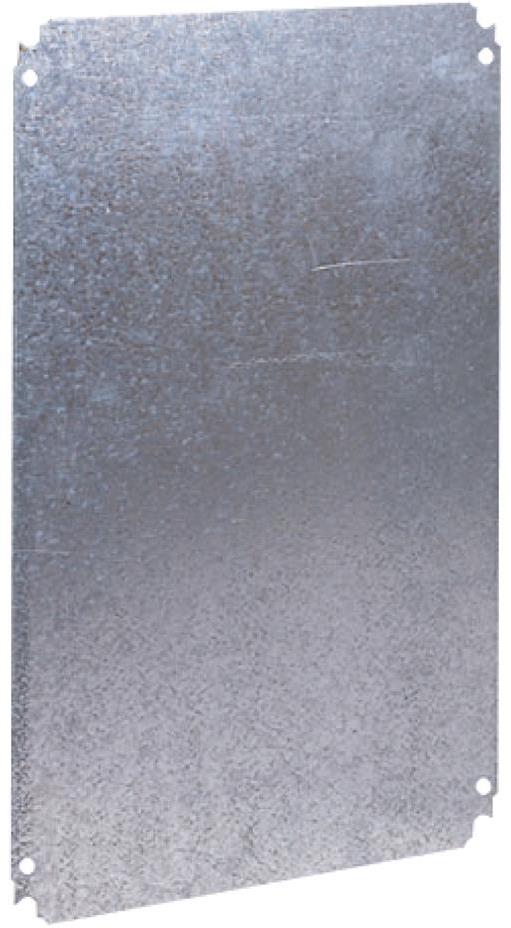

NSYMM54 е плътна монтажна плоча PanelSeT за многоцелево окомплектоване на корпуси. Тя е предназначена за номинален размер на корпуса 500 mm височина и 400 mm широчина, докато самата плоча е висока 450 mm и широка 350 mm. Разликата е съществена при планиране: номиналният размер описва корпуса, а реалният габарит определя наличната монтажна площ.

Плочата е изработена от поцинкована стомана с дебелина 1.8 mm и има нетно тегло 2.27 kg. Плътната повърхност служи като носеща основа за разполагане на оборудването в таблото. Постоянното допустимо натоварване е 90 kg; тази стойност е част от данните за подбора на монтажната основа според предвиденото оборудване.

Мястото на монтаж е върху задните шпилки на корпуса. Предвидена е и монтажна позиция върху плъзгаща опора. Закрепването може да бъде с винтове M8 към тези шпилки или чрез фиксиращ елемент според монтажното изпълнение. Съвместимите серии са PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Комплектната единица съдържа една монтажна плоча.

В процеса на вътрешно разпределение първо отделете място за носещата плоча, след което съпоставете разположението на апаратите с нейните реални размери. За допълване на проекта може да разгледате „Окомплектоване на табла“, където ориентацията е към различните компоненти на вътрешния монтаж.

Specifications

Product details

Item code
NSYMM54
Colour
Size
Quantity per box
1
Quantity per carton
Unit of measurement
