Name: Solid metal mounting plate 500x500mm SE, SCHNEIDER ELECTRIC LOW VOLTAGE, NSYMM55
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 20.17 EUR
Availability: InStock

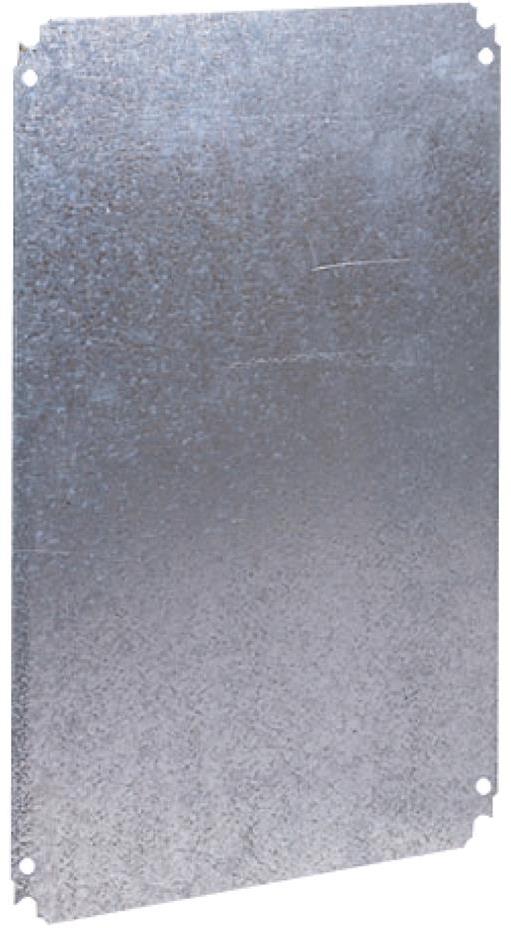

Монтажна плоча метална плътна 500x500мм SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, NSYMM55

Solid metal mounting plate 500x500mm SE, SCHNEIDER ELECTRIC LOW VOLTAGE, NSYMM55

€20,17 €24,60

Description

Плътна основа за окомплектоване на табло

Монтажната плоча NSYMM55 от PanelSeT е плътен стоманен елемент за разполагане на апаратура в корпус. Тя е предназначена за табла с номинални размери 500 x 500 mm, докато действителните размери на самата плоча са 450 x 450 mm. Това разграничение е важно при планиране на вътрешната монтажна площ.

Материалът е поцинкована стомана с дебелина 1.8 mm. Нетната маса е 2.944 kg, а постоянно допустимият товар е 90 kg. Плътното изпълнение дава непрекъсната монтажна повърхност, върху която разположението на компонентите се определя според конкретното оборудване и неговите точки за закрепване.

Плочата е съвместима със семействата PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Посочени са директно закрепване върху задни шпилки и монтаж чрез Step slide. Фиксирането към задните шпилки е винтово, с винтове M8, като е предвидено и закрепване чрез фиксиращ елемент.

Комплектът съдържа една плоча. Вариантът е предвиден и за инсталиране в корпуси с разменени размери, което се отчита заедно с формата на избраното табло и начина на закрепване.

В раздел „Окомплектоване на табла“ сравнете монтажните елементи според вътрешната организация на проекта. Започнете от корпуса и полезната площ, след това разпределете местата за апарати и техните закрепвания.
