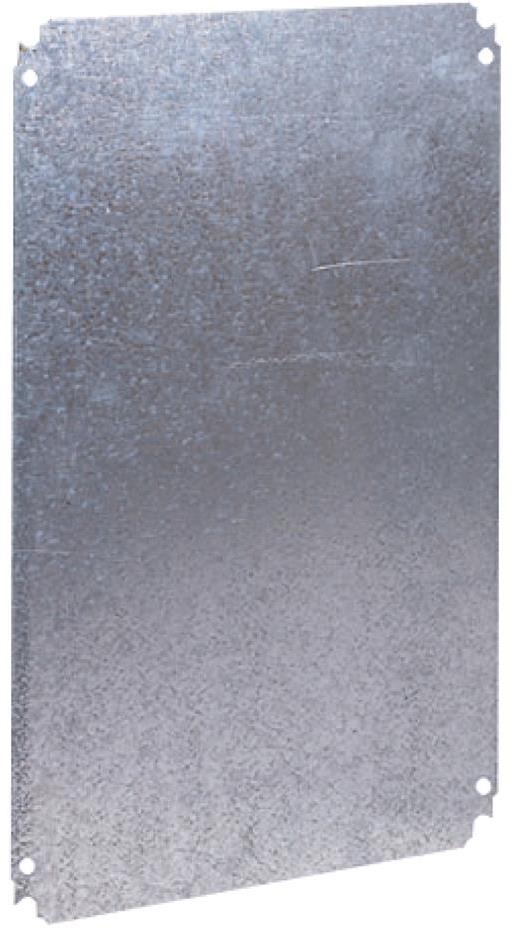

Solid metal mounting plate 700x500mm SE, SCHNEIDER ELECTRIC LOW VOLTAGE, NSYMM75

SKU: NSYMM75
Barcode: 3606480183416
€26,39 €32,18
-18%

Delivery and payment

Warranty

Solid metal mounting plate 700x500mm SE, SCHNEIDER ELECTRIC LOW VOLTAGE, NSYMM75
€26,39 €32,18
€26,39 €32,18

Description

Правоъгълна основа за вътрешна апаратура

За корпус с номинални размери 700 mm височина и 500 mm широчина тази плоча осигурява плътна монтажна основа с габарит 650 x 450 mm. Удължената по височина форма е важна при разчертаване на разположението: компонентите се подреждат спрямо действителния размер на основата, а корпусът се избира по неговия номинален размер.

Плочата принадлежи към PanelSeT и се използва с гамите S3D, CRN и PLM. Предназначението ѝ е многоцелево, като ролята ѝ е да носи закрепената вътрешна апаратура. Монтажните позиции включват Step slide и директно фиксиране на задни шпилки. Вариантите за закрепване са завинтване към шпилките с винтове M8 и използване на фиксиращ елемент.

Материалът е поцинкована стомана, дебела 1.8 mm. За постоянно натоварване е допустима маса 135 kg, а самото изделие тежи нетно 4.288 kg. Комплектът е от една бройка. Когато разпределяте устройствата върху плочата, разглеждайте едновременно необходимото монтажно пространство и общата им маса; размерите и товарът описват различни страни на избора на носещата основа.

При подготовка на по-високо табло категория „Окомплектоване на табла“ може да насочи към отделните групи вътрешни елементи. Съставете подредбата според функциите на апаратурата и оставете подбора на всеки монтажен детайл обвързан с конкретната конструкция.

Specifications

Product details

Item code
NSYMM75
Colour
Size
Quantity per box
1
Quantity per carton
Unit of measurement
