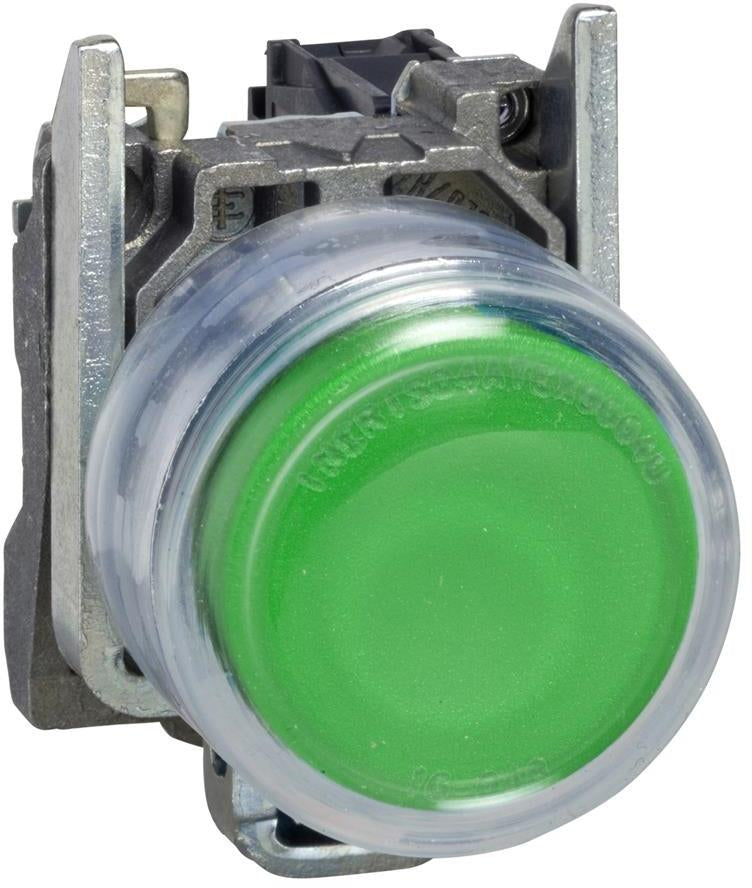

Name: Assembled green push-button 1NO with protective cap Ø22mm XB4 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, XB4BP31
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 15.27 EUR
Availability: OutOfStock

Бутон сглобен зелен 1NO със защитно капаче Ø22mm XB4 SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, XB4BP31

Assembled green push-button 1NO with protective cap Ø22mm XB4 SE, SCHNEIDER ELECTRIC LOW VOLTAGE, XB4BP31

€15,27 €18,62

Description

Натискането на зеления оператор задейства един нормално отворен контакт, а пружината връща главата след отпускане. Изпъкналият профил е кръгъл, без нанесен символ, с прозрачен маншон. Това изпълнение от Harmony XB4 е бутон за подаване на команда чрез натиск; конкретното предназначение на командата се определя от управляващата схема.

Контактът с означение 13–14 променя състоянието си при 2.6 mm ход и сила 3.8 N. Пълното преместване на оператора е 4.3 mm. Използвана е сребърна контактна сплав Ag/Ni, а присъединяването е винтово. За проводници с накрайници са допустими до 2 x 1.5 mm²; без накрайници е зададено 1 x 0.22...2 x 2.5 mm².

За подготовката на панела е необходим монтажен диаметър 22.5 mm. Пръстенът около главата е от хромиран метал, докато закрепващата яка е от Zamak. Общата височина достига 47 mm при широчина 30 mm и дълбочина 61 mm. Планирането включва както отвора, така и пространството за контактната част и проводниците.

Електрическите данни включват условен термичен ток 10 A, изолационно напрежение 600 V и импулсна устойчивост 6 kV. Сред работните стойности са 6 A при 120 V AC-15 и 0.55 A при 125 V DC-13. Декларирани са IP66 и IP67. Околната температура при използване и съхранение може да бъде в диапазона -40…70 °C.
