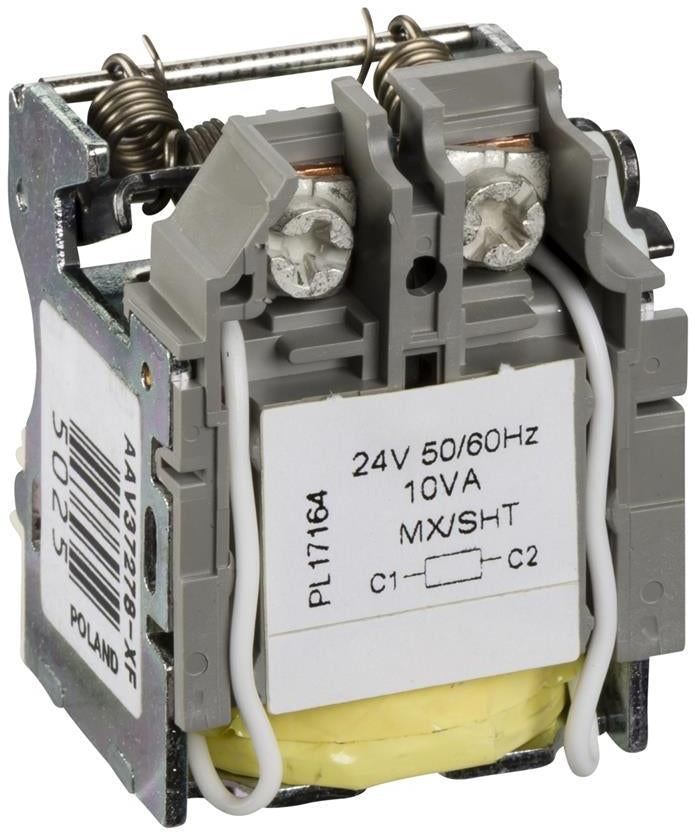

Shunt trip release for CVS and NSX MX 24Vac/dc SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LV429384

SKU: LV429384
Barcode: 3606480019067
€69,31 €84,53
-18%

Delivery and payment

Warranty

Shunt trip release for CVS and NSX MX 24Vac/dc SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LV429384
€69,31 €84,53
€69,31 €84,53

Description

Дистанционно изключване чрез бобина MX

Този независим напреженов изключвател е управляващ компонент за задействане на отварянето на прекъсвач чрез електрически сигнал. Изпълнението MX използва бобина за изключване и е предназначено за управляваща верига с напрежение 24 V AC при честота 50/60 Hz. Така командата за отваряне може да бъде подадена от разстояние.

Управлението допуска както задържан, така и импулсен сигнал. Минималната продължителност на импулса е 20 ms, а времето за реакция е 50 ms. Посоченият праг за отваряне е 0.7...1.1 x Un. Пусковата мощност е 10 VA и е параметър за съпоставяне със захранването на управляващата верига.

Пружинните клеми приемат проводници със сечение 0.5…1.5 mm², съответстващо на 20 AWG...16 AWG. Дължината на оголване е 7 mm. Тези данни определят подготовката на проводника и начина на присъединяване към самия изключвател.

Сред посочените серии са ComPacT NSX100...250 и ComPacT NSX400...630, включително изпълненията DC и DC PV. Производителят задава съвместимост и със семействата EasyPact CVS и PowerPact Multistandard. При окомплектоване се съпоставят конкретният прекъсвач и необходимото управляващо напрежение.

Разделът „Автоматични прекъсвачи“ може да послужи за ориентация при изграждане на табло с дистанционна команда за изключване. Разглеждайте основния апарат и неговите управляващи принадлежности като отделни позиции в проекта.

Specifications

Product details

Item code
LV429384
Colour
Size
Quantity per box
1
Quantity per carton
10
Unit of measurement
