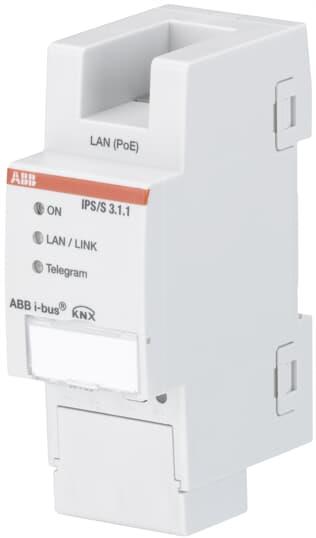

IP system interface gateway, IPS/S3.1.1 2DIN KNX ABB, 2CDG110177R0011

SKU: 2CDG110177R0011
Barcode: 4016779906517

€530,11

Delivery and payment

Warranty

IP system interface gateway, IPS/S3.1.1 2DIN KNX ABB, 2CDG110177R0011

€530,11

€530,11

Description

Програмиране на KNX устройства от LAN мрежата чрез ETS е основно приложение на IP интерфейса IPS/S3.1.1. Той свързва KNX инсталацията с Ethernet и използва протокола KNXnet/IP в режим Tunneling. За ETS и допълнителни клиенти, включително визуализации, са предвидени пет Tunneling сървъра. Визуализациите могат да изпращат и получават KNX телеграми през LAN.

Адресирането се организира чрез фиксиран IP адрес или получаване на адрес от DHCP сървър. Интерфейсът поддържа шинен и групов монитор в ETS. За диагностика и въвеждане в експлоатация е предвиден инструмент с възможност за обновяване на фърмуера. Тези функции са полезни при подготовката и проверката на комуникацията между двете мрежови страни.

Връзки и монтажно място

LAN кабелът се включва в RJ45 гнездо с вдлъбнато разположение за по-добър радиус на огъване. KNX присъединяването е чрез безвинтова шинна клема. Захранването е 12–30 V DC или PoE по IEEE 802.3af Class 1, така че изборът на захранващ подход се съобразява с проекта.

Устройството се поставя на DIN шина 35 mm и заема два модула с ширина 36 mm. Монтажното положение е произволно, степента на защита е IP20, а максималната разсейвана мощност — 1,8 W. Зеленият светодиод обозначава готовност за работа; жълтите индикатори показват LAN/LINK и KNX телеграми за наблюдение на връзките.

Specifications

Product details

Item code
2CDG110177R0011
Colour
Size
Quantity per box
1
Quantity per carton
Unit of measurement
