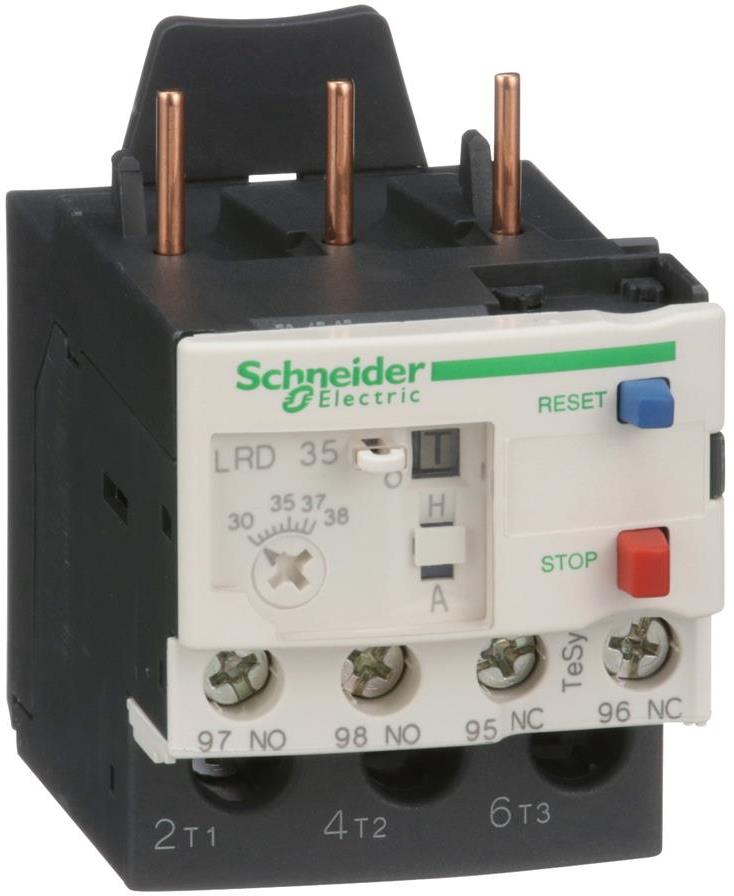

Thermal overload relay TeSys D 30...38A 1NO-1NC (LC1D32-D38) SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LRD35

SKU: LRD35
Barcode: 3389110346862
€68,88 €84,00
-18%

Delivery and payment

Warranty

Thermal overload relay TeSys D 30...38A 1NO-1NC (LC1D32-D38) SE, SCHNEIDER ELECTRIC LOW VOLTAGE, LRD35
€68,88 €84,00
€68,88 €84,00

Description

Термично реле за двигателна защита

TeSys LRD е диференциално термично реле за защита на двигатели от претоварване. Диапазонът за настройка е 30…38 A, а класът на термично претоварване е Class 10A по IEC 60947-4-1. Изделието е съвместимо с контактори LC1D32 и LC1D38 и може да се монтира под контактора.

Сигналната част разполага с контакти 1 NO + 1 NC. Червеният бутон е за спиране, а синият служи за възстановяване. Релето е чувствително към отпадане на фаза и има температурна компенсация в диапазона -20…60 °C. Работното напрежение на силовата верига е 690 V AC при 0...400 Hz.

Габаритите са 66 mm височина, 45 mm широчина и 70 mm дълбочина. Освен под контактор монтажът е възможен върху плоча или шина със специфични принадлежности. Управляващите винтови клеми приемат по два проводника 1…2.5 mm². Силовите клеми са за един твърд или гъвкав проводник без накрайник 1.5…10 mm², или за гъвкав с накрайник 1…6 mm². Тези различия са съществени при подготовката на силовото и управляващото окабеляване.

За избор около контакторна схема посетете „Моторни и термични защити“. Съпоставете работния ток на двигателя с настройката на релето и проверете точния контактор, преди да оформите комбинацията от апарати в таблото.

Specifications

Product details

Item code
LRD35
Colour
Size
Quantity per box
1
Quantity per carton
Unit of measurement
